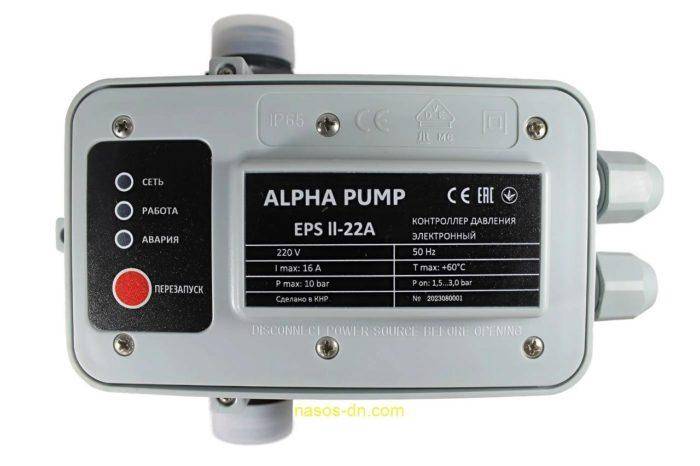

Автоматика электронная ALPHA EPS-II-22A

3,950

Артикул: ALPHA EPS-II-22A Категория:
Описание

Электронные контроллеры давления ALPHA EPS предназначены для процесса автоматизации систем водоснабжения в жилых домах, поддерживают постоянное давление воды в системе, автоматически запуская и останавливая электронасос.

Электронные контроллеры совмещают в себе функцию реле давления (включают насос по установленному значению давления в системе), реле протока (выключают насос при отсутствии протока в системе), с защитой от “сухого хода” ( выключают насос при отсутствии  перекачиваемой жидкости в системе). Некоторые модели имеют функцию автоматического перезапуска после срабатывания защиты по “сухому ходу” и возможность ручной регулировки давления включения. В некоторые модели электронных контроллеров дополнительно встроен манометр.

Сводная таблица характеристик

Модель Способ присоединения к электронасосу Шнур электропитания, длина, м Шнур подключения электронасоса, длина, м Габаритные размеры Масса нетто, кг
EPS-14SP розетка ССЕ 7/4 1,3 0,4 135Х130Х240 1,5
EPS-15 колодка клеммная 100Х190Х100 0,5
EPS-15SP розетка ССЕ 7/4 1,3 0,4 100Х190Х100 0,8
EPS-15A колодка клеммная 100Х190Х100 0,5
EPS-15ASP розетка ССЕ 7/4 1,3 0,4 100Х190Х100 0,8
EPS-16A колодка клеммная 142Х233Х150 1,2
EPS-16ASP розетка ССЕ 7/4 1,3 142Х233Х175 1,4
EPS-II-12 колодка клеммная 170Х168Х232 1,1
EPS-II-12SP розетка ССЕ 7/4 1,3 170Х168Х250 1,2
EPS-II-12A колодка клеммная 170Х168Х232 1,1
EPS-II-12ASP розетка ССЕ 7/4 1,3 0,4 170Х168Х232 1,5
EPS-II-22A колодка клеммная 215Х180Х270 1,5
EPS-II-22ASP розетка ССЕ 7/4 1,3 0,4 215Х180Х270 2,0
EPS-II-23A колодка клеммная 170Х180Х250 1,4
EPS-II-23ASP розетка ССЕ 7/4 1,3 0,4 170Х180Х250 1,9



Модель Максимальный коммутируемый ток, А Максимальная потребляемая мощность подключаемого электронасоса Давление запуска МПа (бар) Манометр для контроля давления Функция автоматического перезапуска Резьба входного и выходного патрубка
EPS-14SP 10 1,1 0,15 (1,5) + G1-B
EPS-15 10 1,1 0,15-0,30 (1,5-3,0) + G1-B
EPS-15SP 10 1,1 0,15-0,30 (1,5-3,0) + G1-B
EPS-15A 10 1,1 0,15-0,30 (1,5-3,0) + + G1-B
EPS-15ASP 10 1,1 0,15-0,30 (1,5-3,0) + + G1-B
EPS-16A 10 1,1 0,15-0,30 (1,5-3,0) + + G1-B
EPS-16ASP 10 1,1 0,15-0,30 (1,5-3,0) + + G1-B
EPS-II-12 10 1,1 0,15 (1,5) G1-B
EPS-II-12SP 10 1,1 0,15 (1,5) G1-B
EPS-II-12A 10 1,1 0,15 (1,5) + G1-B
EPS-II-12ASP 10 1,1 0,15 (1,5) + G1-B
EPS-II-22A 16 2,2 0,15 (1,5) + G1 1/4-B
EPS-II-22ASP 16 2,2 0,15 (1,5) + G1 1/4-B
EPS-II-23A 16 2,2 0,12-0,25 (1,2-2,5) + + G1 1/2-B
EPS-II-23ASP 16 2,2 0,12-0,25 (1,2-2,5) + + G1 1/2-B



Конструктивные характеристики

  • напряжение и частота сети 220В, 50 Гц
  • степень защиты IP65*
  • максимальная температура окружающей среды: +40°C
  • максимальная температура перекачиваемой жидкости: +60°C
  • модели с индексом “А” оснащены функцией автоматического перезапуска
  • максимальное рабочее давление: 1,0  МПа (10 бар)

*Примечание. Модели EPS-16SP и EPS-II-12SP имеют встроенную розетку со степенью защиты IP44

Соответствуют стандартам:
ДСТУ IEC 60335-1:2004
ДСТУ IEC 61000-3-2:2016
ДСТУ EN 61000-3-3:2015
ДСТУ EN 55014-1:2016
ДСТУ EN 55014-2:2015

СХЕМА ПОДКЛЮЧЕНИЯ ЭЛЕКТРОННОГО РЕЛЕ ДАВЛЕНИЯ

Характеристики
Мощность, Вт

2200

Заводские настройки включения

1,2 бар

Функция автоматического перезапуска

есть

Монтажная длина, мм

Обратный клапан

есть

Напряжение (В)

Степень защиты

IP 65

Макс. сила тока

16 A

Мин. температура жидкости, С

1

Диаметр впускного отверстия (дюйм)

1 1/4 "

Бренд

Alpha
